Y型止回閥-口徑-壓力-溫度-材質
用途：防止介質倒流
驅動方式：自動 介質溫度：85℃ 工作壓差：0
適用介質：蒸汽 壓力環境：常壓 型號：NARSF250
公稱壓力：PN55 介質溫度：-10℃ — +120℃
連接形式：內螺紋式 (BSP、BSPT、NPT、G)
閥體材質：CF8/CF8M 密封材質：PTFE 外型尺寸：詳看圖紙
Y型止回閥-不銹鋼-內螺紋-逆止閥
Y型止回閥原理作用：
介質按照閥體上箭頭指定方向流入，當流動壓力超過止回閥的開啟壓力時，閥瓣在流體的作用下被頂開，彈簧進行壓縮，從而接通管道介質的流通，當液體無壓時，彈簧進行緩沖復位將閥瓣壓下，封閉液體倒流。
Y型止回閥結構：
Y型止回閥閥體是Y形狀，通道Y型交叉點制成斜面結構。閥體兩端面用管螺紋連接，閥蓋內設有連體導向管，閥蓋與閥體之間是用密封墊來實現密封。閥瓣與閥蓋之間用彈簧結構實現密封復位，更低的閥門開啟壓力。防止了密封圈發生冷流現象，增大了流體的流通面積。
Y型止回閥主要特點：
多種螺紋端供選擇
旋啟式閥瓣
采用脫蠟精密鑄造
Y型止回閥結構圖：

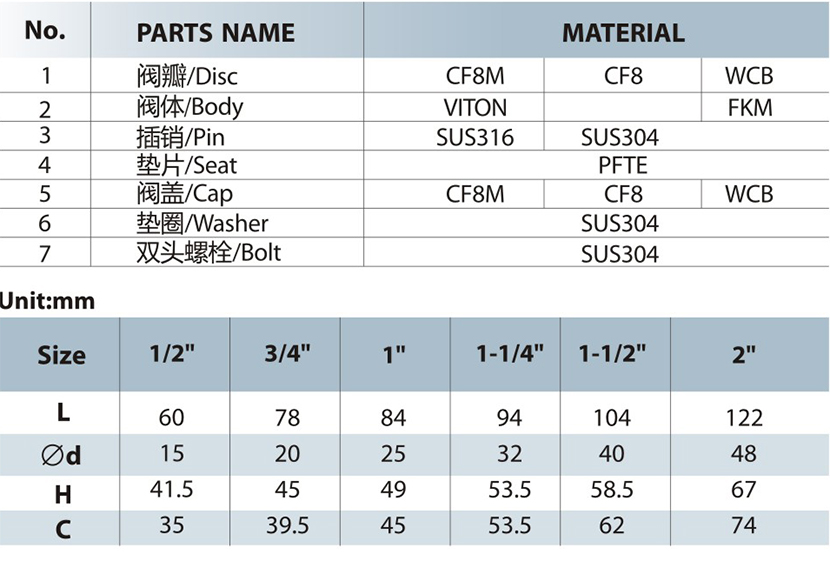

Y型止回閥主要特點材料表、尺寸表：
Y型止回閥標準：
設計標準：ASME B16.34
壁厚標準：ASME B16.34
螺紋標準：ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1
JIS B 0203,ISO 7/1
檢測標準：MSS SP-110，EN 12266
