蒸汽疏水閥按照啟閉件的驅動方式，可分為三類：
A. 根據凝結水液位變化驅動的機械型蒸汽疏水閥

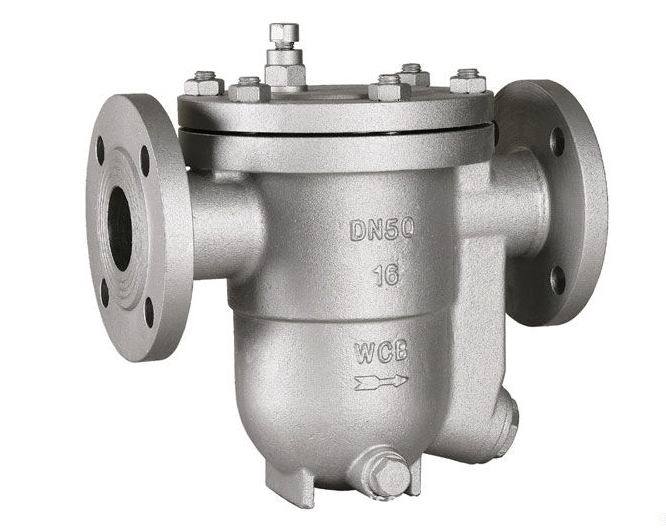

用途：機械式（自由浮球式、杠桿浮球式、倒吊桶式）疏水器是利用浮力原理開關的。可以自動辨別汽、水，常用于需連續排水、流量較大、排出的水進行收集后再利用。其中杠桿浮球疏水器和倒吊桶式疏水器結構復雜、自由浮球式疏水器結構簡單，不漏汽，一般用于管線疏水或設備疏水；熱動力式（圓盤式、脈沖式）疏水器是利用空氣動力學原理，汽體轉向產生的壓降來開關閥門的。用于流量較小、差壓較大、對連續性要求不高的地方，結構簡單、存在脈沖性泄漏，一般用于管線疏水；
B. 根據凝結水溫度變化驅動的熱靜力型蒸汽疏水閥
用途：熱靜力式疏水器（雙金屬片、膜盒式、波紋管式）是利用汽、水的不同溫度引起溫度敏感元件動作，達到控制閥門的目的。靈敏度不高，有滯后現象，在壓力變化的管道中不能正常工作。可裝在用汽設備上部單純做排空氣用，疏水方面常用于伴熱管線疏水；
C. 根據凝結水動態特性驅動的熱動力型蒸汽疏水閥
用途：泵閥式疏水器，采用內置泵閥設計，一般附帶電動執行機構，疏水時不必考慮疏水器兩側壓力差，從而達到疏水器從低壓向高壓疏水的目的。
（圖片來自網絡，侵權可刪）
