先導式高壓電磁閥-高壓-高溫-蒸汽-導熱油
先導式高壓電磁閥工作原理：
先導式高壓電磁閥通電時，依靠電磁力提起閥桿，導閥口打開，此時電磁閥上腔通過先導孔卸壓，在主閥芯周圍形成上低下高的壓差，在壓力差的作用下，流體壓力推動主閥芯向上移動將主閥口打開；斷電時，在彈簧力和主閥芯重力的作用下，閥桿復位，先導孔關閉，主閥芯向下移動，主閥口關閉；電磁閥上腔壓力升高，流體壓力向主閥芯加壓，密封更好。
先導式高壓電磁閥技術參數：
口徑：DN0.5MM—DN600MM
連接方式：內螺紋、法蘭、焊接等
溫度范圍：-196℃~+600℃范圍之內可選擇
適用壓力：0.MPa~300MPa范圍之內可選擇
附加功能（可選）：帶手動功能、帶信號反饋功能
閥體材質：碳鋼WCB、不銹鋼304、不銹鋼316等
防護等級（可選）：防水（IP65）、防腐、防爆（ExdⅡCT5）
電源電壓：AC24V~AC380V、DC6V~DC220V
泄漏等級：零泄露
先導式高壓電磁閥工作原理：
常閉：電磁閥通電的時候，先導孔打開，主活塞由介質的力量推開，打開主閥口，介質流通。斷電后，先導孔關閉，截斷介質。
常開：電磁閥通電的時候，先導孔關閉，關閉主閥口，介質截斷。斷電后，先導孔打開，主閥口由介質的力量推開，介質流通。

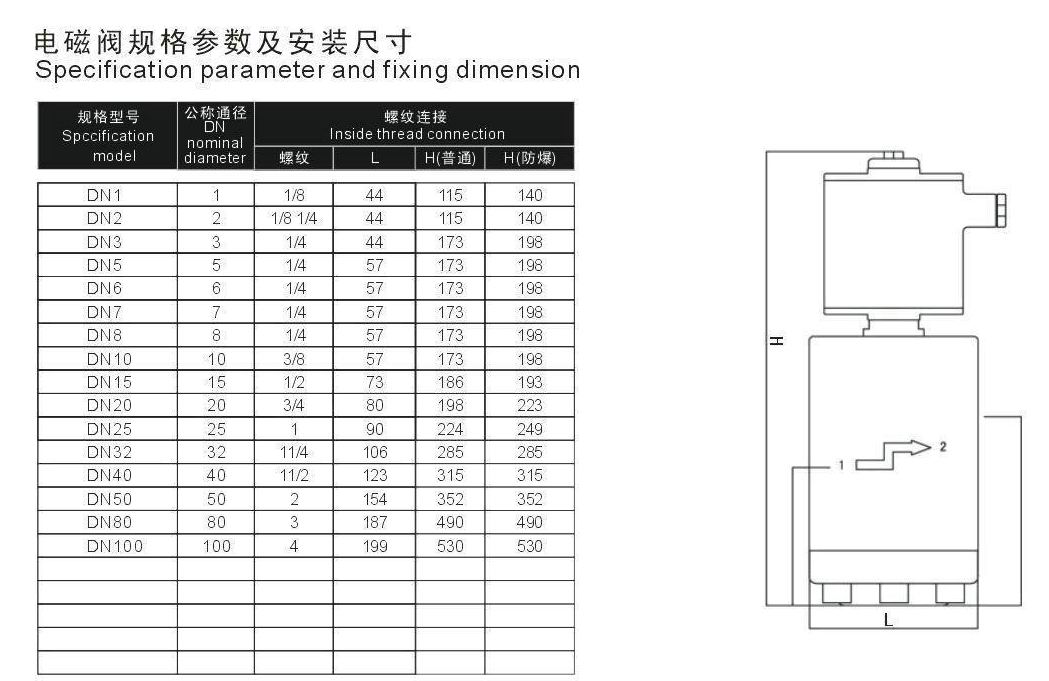

先導式高壓電磁閥結構圖和安裝尺寸：
